BT-1600图像颗粒分析系统

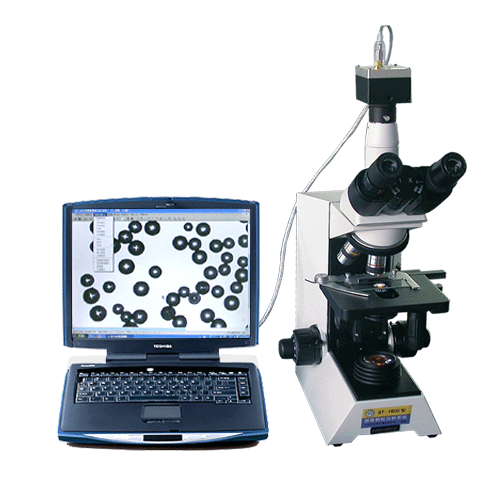

BT-1600图像颗粒分析系统是研制的一种图像法粒度分布测试以及颗粒型貌分析等多功能颗粒分析系统，该系统包括光学显微镜、数字CCD摄像头、图像处理与分析软件、电脑、打印机等部分组成。它是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来；通过USB数据传输方式将颗粒图像传输到电脑中；通过专门的颗粒图像分析软件对图像进行处理与分析；
通过显示器和打印机输出分析结果。本系统具有直观、形象、准确、测试范围宽以及自动识别、自动统计、自动标定等特点，不仅可以用来观察颗粒形貌，还可以得到粒度分布、平均长径比以及长径比分布等，为科研、生产领域增添了一种新的粒度测试手段。
一、 指标与性能：
1. 测试范围： 1-3000微米。
2. 系统放大倍数：4000倍。
3. 最大分辨率：0.1微米。
4. 重复性误差：<3%（不包含样品制备因素造成的误差）。
5. 粒度分布类型：体积分布、面积分布、数量分布、长径比分布、球形度分布等。
6. 输出项目：包括原始参数（包括样品信息、测试信息等），分析数据（包括区间分布、累计分布、平均径、长径比以及长径比分布等），分布图形（区间分布直方图和累计分布曲线等）。
二、 测试原理：
1. 标定方法：用显微镜专用标准刻度尺直接标定每个像素的尺寸，再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小。以微米为单位。
2. 测试原理：通过对颗粒数量和每个颗粒所包含的像素数量的统计，计算出每个颗粒的等圆面积和等球体积，从而得到颗粒的等圆面积直径、等球体积直径以及长径比等。为计算方便，BT-1600图像颗粒分析仪是以100个像素为一个计量单位的。表1为不同的物镜放大倍数情况下100像素所对应的粒径值：
|
序号 |
物镜放大倍数 |
像素 |
粒径（微米） |
备注 |
|
1 |
4倍 |
100 |
250 |
100像素对应的粒径以标定值为准。 |
|
2 |
10倍 |
100 |
100 |
|
4 |
40倍 |
100 |
25 |
|
6 |
100倍 |
100 |
10 |
3、系统配置：
|
序号 |
名称 |
型号 |
性能指标 |
数量 |
备注 |
|
1 |
显微镜 |
N-300M |
平场消色差物镜 |
1 |
必备件 |
|
Nikon E100 |
|
NJL-1 |
|
2 |
数字CCD摄像头 |
DH-HV3151UC |
1600×1200 |
1 |
|
3 |
图像处理与分析软件 |
BT-1600 |
数据采集与处理 |
1 |
|
4 |
电脑 |
Win98以上系统 |
|
1 |
选配件 |
|
5 |
打印机 |
各种打印机 |
|
1 |
|
6 |
超声波分散器 |
SK1200H |
45W |
1 |
三、 软件功能举例
1．强大的图像处理功能：（所有处理均在本软件下完成，无须借助其他图像处理软件）
2．图像分析：（可以得出粒度分布、长径比及分布、球形度及分布、最大颗粒等）
四．BT-1600系统的特色：
1. 精确标定：BT-1600图象颗粒分析系统可以通过标尺精确标定颗粒的实际尺寸。
2. 自动分割：可以自动对连在一起的颗粒进行分割。
3．添加标尺：可以在图像中添加标尺，这样就很直接地观察颗粒的大小了。
4． 多样的分析结果：包括打开图像、保存图像、保存结果、查询结果、打印粒度结果、预览粒度结果、打印图像、预览图像、打印长径比结果，预览长径比结果等功能。
五、BT-1600的各种配置与价格：
|
序号 |
仪器配置及配件名称 |
型号 |
数量 |
单价(元) |
|
1 |
标
准
配
置 |
国内品牌生物显微镜 |
N-300M |
1台 |
电议 |
|
数字摄像机(CCD) |
DH-HV3151UC |
1只 |
|
图像处理软件 |
BT-1600 |
1套 |
|
使用手册 |
BT-1600 |
2本 |
|
其它资料 |
装箱清单1份、保修单1份、产品样本1份 |
1套 |
|
备品备件 |
盖玻片1盒、载物片1盒、显微标尺1个、电动搅拌器1个、液体取样器8只、洗耳球1个。 |
1套 |
|
2 |
增
强
配
置 |
Nikon生物显微镜 |
Nikon E100 |
1台 |
电议 |
|
数字摄像机(CCD) |
DH-HV3151UC |
1只 |
|
图像处理软件 |
BT-1600 |
1套 |
|
使用手册 |
BT-1600 |
2本 |
|
其它资料 |
装箱清单1份、保修单1份、产品样本1份 |
1套 |
|
备品备件 |
盖玻片1盒、载物片1盒、显微标尺1个、电动搅拌器1个、液体取样器8只、洗耳球1个。 |
1套 |
|
3 |
特
殊
配
置 |
国内品牌金相显微镜， |
NMM800 |
1台 |
电议 |
|
数字摄像机(CCD) |
DH-HV3151UC |
1只 |
|
图像处理软件 |
BT-1600 |
1套 |
|
使用手册 |
BT-1600 |
2本 |
|
其它资料 |
装箱清单1份、保修单1份、产品样本1份 |
1套 |
|
备品备件 |
盖玻片1盒、载物片1盒、显微标尺1个、电动搅拌器1个、液体取样器8只、洗耳球1个。 |
1套 |
|
4 |
选配件 |
激光打印机 |
激光打印机 |
1台 |
电议 |
|
电脑 |
联想 |
1台 |
电议 |
|
超声波分散器 |
上海科导 |
1台 |
电议 |
六、其它条款：
1、 付款方式：款到发货。
2、 交货期：现货供应，一般收到货款后3-10个工作日内到货。
3、 包装：木箱、纸箱包装，费用供方承担。
4、 运输方式：航空、铁路、公路运到需方指定的地点，送货上门，费用供方负担。
5、 安装调试培训：供方派专业工程师到现场安装、调试、培训，费用供方负担。
6、 免责免费保修条款：免责免费保修期两年。在保修期内，无论何种原因出现故障，供方将免费提供服务。需要到现场维修的将在接到对方通知后48小时内到达；保修期后，供方仍负责维修，仅适当收取工本费（包括差旅费、元器件费等）。
陈妙真 手机：189 2605 7813
=============================================================
深圳式群隆仪器设备有限公司
深圳市宝安区观澜街道人民路203号 邮编：518110
电话：0755-82596242 网址:
http://www.qlyiqi.com 邮箱：miaozhen@qlyiqi.com
=============================================================
